Klíčem k přesnému výběru keramiky není být „tvrdší“, ale „vhodnější“

Podle konvenční moudrosti se hodnocení výkonu pokročilé keramiky často scvrkává na jediné slovo – „tvrdé“. Vzniká tak zdánlivě logická intuice: čím vyšší je tvrdost materiálu, tím odolnější a trvanlivější budou výsledné přesné keramické komponenty.

V praktických aplikacích průmyslového inženýrství však tato logika jednorozměrného výběru často vede k vážným katastrofickým selháním. Mnoho podniků se při nákupu nebo návrhu konstrukčních keramických komponentů řídí výhradně parametry „vysoké tvrdosti“. V důsledku toho trpí tyto díly během skutečného provozu odštípnutím, předčasným prasknutím nebo náhlým zlomením, což má za následek životnost daleko za očekáváním.

Problém není v tom, že samotný keramický materiál je horší, ale spíše v tom, že tradiční logika výběru zcela přehlíží mnohorozměrnou složitost skutečných pracovních podmínek. Klíčem k výběru přesné keramiky nikdy nebylo hledání konečného „tvrdšího“ materiálu, ale spíše identifikace „nejvhodnějšího“ mechanického profilu.

1. Proč přístup zaměřený na tvrdost vede k technickému selhání?

Z hlediska materiálové fyziky se tvrdost v zásadě týká schopnosti materiálu odolávat lokalizované plastické deformaci, poškrábání a vtlačení. V relativně ideálních laboratorních prostředích, jako jsou testy čistého tření nebo opotřebení třením, je tvrdost skutečně hlavním indikátorem, který řídí odolnost proti opotřebení.

Skutečné průmyslové provozní podmínky jsou však mnohem složitější než řízená laboratorní prostředí. Když přesné keramické součásti (jako jsou keramická jádra ventilů, specializovaná pouzdra nebo polovodičová robotická ramena) pracují při vysokých rychlostech nebo v rámci složité dynamiky tekutin, současně snášejí kombinaci silného namáhání:

• Mechanický náraz a vysokofrekvenční vibrace: Přechodná zatížení mohou snadno vyvolat koncentrace napětí v materiálu.
• Silné výkyvy teplot: Časté tepelné cykly vytvářejí uvnitř obrovské okamžité tepelné napětí.
• Chemická střední koroze: Silné kyseliny, zásady nebo složité chemické prostředí narušují a oslabují hranice zrn.

Za těchto složitých kombinovaných podmínek, pokud má keramický materiál pouze extrémní tvrdost, ale postrádá adekvátní schopnost pohlcování energie a tlumení, nemůže rozptýlit energii prostřednictvím plastické deformace při nárazu. V důsledku toho se mikrotrhliny šíří vnitřním prostorem extrémní rychlostí.

Vyšší tvrdost je téměř vždy doprovázena zvýšenou křehkostí, díky čemuž je materiál vysoce náchylný ke katastrofickým křehkým lomům. To je hlavní důvod, proč se určitá keramika s vysokou tvrdostí jeví jako odolná proti opotřebení, ale v praxi se ukazuje jako zcela netrvanlivá.

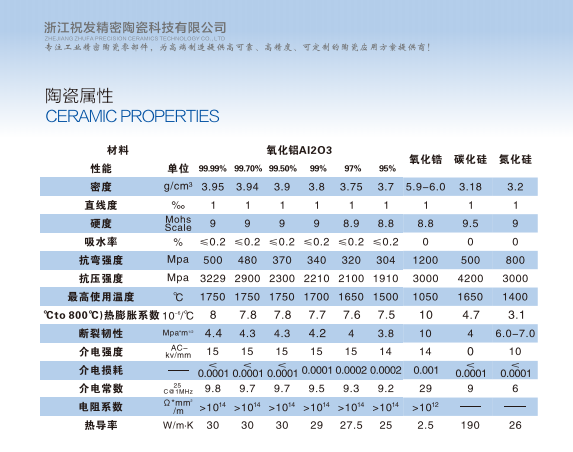

2. Čtyřrozměrná mechanická matice určující životnost keramiky

Hodnocení dlouhodobé životnosti přesných keramických součástí se musí spoléhat spíše na komplexní posouzení následujících čtyř základních mechanických parametrů než na jedinou metriku:

• Tvrdost podle Vickerse (HV): Stanovuje základní linii pro odolnost materiálu proti opotřebení a poškrábání.
• Lomová houževnatost (K_IC): Měří schopnost materiálu odolávat nestabilnímu šíření trhlin při náhlém nárazu, vibracích nebo koncentraci napětí. Toto je kritický práh určující, zda komponenta zažije náhlou strukturální „náhlou smrt“.
• Koeficient tepelné roztažnosti (CTE) a odolnost proti tepelnému šoku: Určuje, zda keramika bude generovat smrtelné zbytkové vnitřní napětí v důsledku tepelného nesouladu během tepelného cyklování nebo při sestavování s kovovými součástmi.
• Chemická stabilita: Přímo ovlivňuje dlouhodobou chemickou spolehlivost a integritu povrchu keramických dílů pracujících ve vysokoteplotních, vysoce korozivních nebo silně oxidačních médiích.

Stručně řečeno: Tvrdost určuje „odolnost proti opotřebení“, houževnatost určuje „životnost proti lomu“, zatímco tepelné a chemické vlastnosti určují „maximální životnost“.

3. Proč „vyvážený výkon“ převažuje nad „extrémními specifikacemi“ ve strojírenství

V pokročilé vědě o materiálech si prakticky žádný materiál nemůže nárokovat absolutní dominanci v každé výkonnostní kategorii. Inženýrská praxe soustavně ukazuje, že posunutí jednoho atributu na jeho absolutní limit nevyhnutelně vyžaduje těžký kompromis na jiných kritických frontách.

Například maximalizace tvrdosti do extrémní míry drasticky snižuje lomovou houževnatost, takže součást je vysoce křehká. A naopak, pokusy o maximalizaci houževnatosti (jako je zpevnění specifické fázovou transformací nebo zhrubnutí zrna) často obětují základní tvrdost a odolnost proti opotřebení. Navíc přizpůsobené materiály na těchto extrémních výkonnostních limitech trpí exponenciálně vyššími cenami surovin a nesmírnými obtížemi při následném přesném broušení diamantů a obrábění, což způsobuje, že se celkové výrobní náklady vymknou kontrole.

V důsledku toho musí být vyspělá a vědecká strategie výběru přesné keramiky založena na podrobném pochopení provozního prostředí – hledání optimální rovnováhy mezi tvrdostí, houževnatostí, tepelnou dynamikou, cenou a obrobitelností, spíše než slepým výběrem nejvyššího surového parametru.

4. Základní rozdíl: Tajemství zpracování kromě chemického složení

Častým úskalím při zadávání zakázek je předpoklad, že všechny keramiky sdílející stejný název – jako „Alumina (Al2O3)“ nebo „Zirconia (ZrO2)“ – mají identické profily výkonnosti. Ve skutečnosti, dokonce i při stejném chemickém složení, mohou variace ve výrobních procesech vést k velmi odlišným mikrostrukturám a makroskopickému mechanickému chování.

Faktory jako objemová hustota, distribuce velikosti zrn, fáze na hranicích zrn a použitá technologie slinování – ať už jde o beztlaké slinování, lisování za tepla nebo izostatické lisování za tepla (HIP) – přímo určují přítomnost vnitřních mikropórů nebo mikrotrhlin, které určují strukturální integritu.

5. Návrat k Základům: Vyladěné přizpůsobení na základě skutečného vytížení

Nejspolehlivější metodikou pro zmírnění technických selhání a odblokování maximální hodnoty přesné keramiky je opustit uctívání parametrů a vrátit se k hluboké analýze aplikačního prostředí:

1. Prostředí s vysokým opotřebením a nízkým dopadem: Výběr by měl upřednostňovat vysoce čistý oxid hlinitý nebo karbid křemíku s využitím jejich vynikající tvrdosti podle Vickerse k zajištění základní linie opotřebení.
2. Vysoký mechanický náraz nebo silné vibrace: Primárním cílem se stává odolnost proti šíření trhlin (antikřehký lom). Ideální volbou jsou oxid zirkoničitý nebo nitrid křemíku s vynikající lomovou houževnatostí.
3. Silné okamžité teplotní výkyvy: Prioritu je třeba přesunout na materiály s nízkými koeficienty tepelné roztažnosti a vysokou tepelnou vodivostí (jako je nitrid křemíku nebo karbid křemíku), aby bylo dosaženo optimálního tepelného přizpůsobení.

Závěr

Průmyslová hodnota přesné keramiky nikdy nespočívá v jediném „krásném“ parametru dosaženém v izolovaném laboratorním prostředí. Vychází výhradně z jeho stability výkonu a dlouhodobé spolehlivosti během rozšířeného provozu ve specifické průmyslové architektuře.

Bezchybný výběr konstrukčních materiálů není nikdy o slepé vrstvení tvrdosti; jde o vědeckou integraci vícerozměrných metrik. Ve světě pokročilé keramiky si vždy pamatujte: Tvrdost určuje odolnost proti opotřebení, houževnatost určuje přežití a dynamická rovnováha komplexního výkonu určuje konečný výsledek.
