A keramický substrát je tenká, tuhá deska vyrobená z pokročilých keramických materiálů – jako je oxid hlinitý, nitrid hliníku nebo oxid berylnatý – používaná jako základní vrstva v elektronických obalech, napájecích modulech a sestavách obvodů. Na tom záleží, protože kombinuje výjimečné tepelná vodivost , elektrická izolace a mechanická stabilita způsoby, kterým se tradiční polymerové nebo kovové substráty prostě nemohou rovnat, a proto jsou nepostradatelné v EV, 5G, leteckém a lékařském průmyslu.

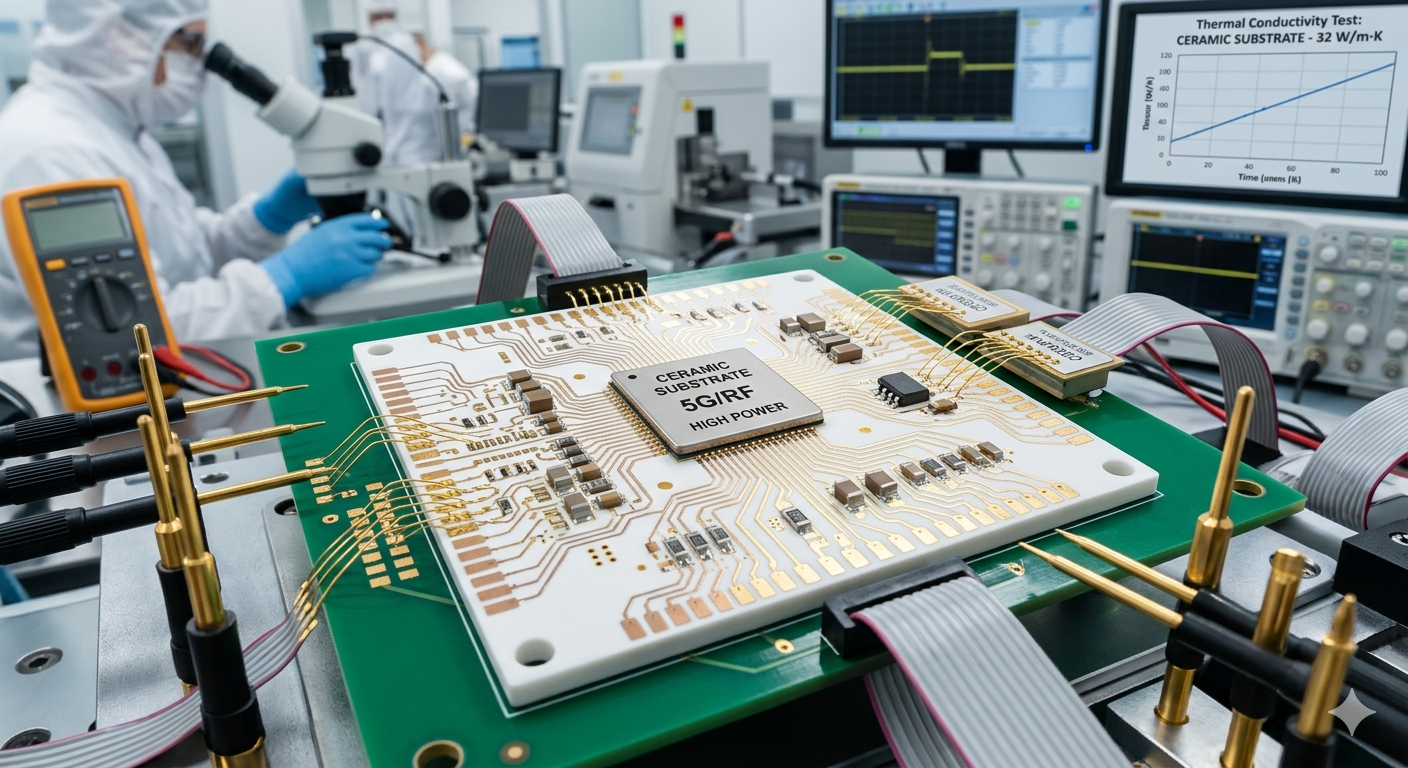

Co je to keramický substrát? Jasná definice
A keramický substrát slouží jako mechanická podpora a tepelné/elektrické rozhraní ve vysoce výkonných elektronických systémech. Na rozdíl od desek s plošnými spoji (PCB) vyrobených z kompozitů epoxidového skla jsou keramické substráty slinuté z anorganických nekovových sloučenin, což jim poskytuje vynikající výkon při extrémních teplotách a za podmínek vysokého výkonu.
Termín „substrát“ v elektronice označuje základní materiál, na který jsou naneseny nebo připojeny další součástky – tranzistory, kondenzátory, odpory, kovové stopy. U keramických substrátů se tato základní vrstva sama stává kritickou konstrukční složkou spíše než pasivním nosičem.
Globální trh s keramickými substráty byl oceněn přibližně na 8,7 miliardy USD v roce 2023 a předpokládá se, že dosáhne přes 16,4 miliardy USD do roku 2032 tažený prudkým růstem elektrických vozidel, základnových stanic 5G a výkonových polovodičů.
Klíčové typy keramických substrátů: Který materiál vyhovuje vaší aplikaci?
Každý z nejběžněji používaných keramických substrátových materiálů nabízí zřetelné kompromisy mezi cenou, tepelným výkonem a mechanickými vlastnostmi. Výběr správného typu je zásadní pro spolehlivost a životnost systému.
1. Keramický substrát z oxidu hlinitého (Al₂O3).
Oxid hlinitý je nejrozšířenějším keramickým substrátem , což představuje více než 60 % celosvětového objemu výroby. S tepelnou vodivostí 20–35 W/m·K , vyvažuje výkon a cenovou dostupnost. Úrovně čistoty se pohybují od 96 % do 99,6 %, přičemž vyšší čistota přináší lepší dielektrické vlastnosti. Je široce používán ve spotřební elektronice, automobilových senzorech a LED modulech.
2. Keramický substrát z nitridu hliníku (AlN).
Keramické substráty AlN nabízejí nejvyšší tepelnou vodivost mezi hlavními možnostmi, dosažení 170–230 W/m·K — téměř 10× vyšší než u oxidu hlinitého. Díky tomu jsou ideální pro vysoce výkonné laserové diody, IGBT moduly v elektrických vozidlech a RF výkonové zesilovače v 5G infrastruktuře. Kompromisem jsou výrazně vyšší výrobní náklady ve srovnání s oxidem hlinitým.
3. Keramický substrát z nitridu křemíku (Si3N4).
Substráty z nitridu křemíku vynikají mechanickou houževnatostí a odolností proti lomu , což z nich dělá preferovanou volbu pro automobilové výkonové moduly vystavené tepelnému cyklování. S tepelnou vodivostí 70–90 W/m·K a pevnost v ohybu přesahující 700 MPa Si₃N₄ překonává AlN v prostředí se silnými vibracemi, jako jsou hnací ústrojí EV a průmyslové měniče.
4. Keramický substrát s oxidem berylnatým (BeO).
BeO substráty poskytují výjimečnou tepelnou vodivost 250–300 W/m·K , nejvyšší ze všech oxidových keramik. Prášek oxidu beryllitého je však toxický, takže výroba je nebezpečná a jeho použití je přísně regulováno. BeO se primárně vyskytuje ve vojenských radarových systémech, letecké avionice a vysokovýkonných elektronkových zesilovačích s postupnou vlnou.
Srovnání materiálů keramického substrátu
| Materiál | Tepelná vodivost (W/m·K) | Pevnost v ohybu (MPa) | Relativní náklady | Primární aplikace |
| Alumina (Al₂O3) | 20–35 | 300–400 | Nízká | Spotřební elektronika, LED diody, senzory |
| Nitrid hliníku (AlN) | 170–230 | 300–350 | Vysoká | Napájecí moduly EV, 5G, laserové diody |
| Nitrid křemíku (Si₃N₄) | 70–90 | 700–900 | Středně vysoká | Automobilové měniče, trakční pohony |
| Oxid berylnatý (BeO) | 250–300 | 200–250 | Velmi vysoká | Vojenský radar, letectví, TWTA |
Titulek: Porovnání čtyř primárních keramických substrátových materiálů podle tepelného výkonu, mechanické pevnosti, ceny a typické konečné aplikace.
Jak se vyrábějí keramické substráty?
Keramické substráty se vyrábějí vícestupňovým procesem slinování který přeměňuje surový prášek na husté, přesně dimenzované desky. Pochopení výrobního toku pomáhá inženýrům správně specifikovat tolerance a povrchové úpravy.
Krok 1 – Příprava a míchání prášku
Vysoce čistý keramický prášek je smíchán s organickými pojivy, změkčovadly a rozpouštědly, aby se vytvořila kaše. Řízení čistoty v této fázi přímo ovlivňuje dielektrickou konstantu a tepelnou vodivost hotového substrátu.
Krok 2 – Odlévání pásky nebo lisování za sucha
Kaše se buď odlévá do tenkých plechů (odlévání pásek, pro vícevrstvé substráty) nebo se jednoosě lisuje do zelených výlisků. Odléváním pásky vznikají vrstvy tenké jako 0,1 mm , umožňující LTCC (Nízká Temperature Co-fired Ceramic) vícevrstvé struktury používané v RF modulech.
Krok 3 – Odpojení a slinování
Zelené těleso se zahřeje na 1 600–1 800 °C v kontrolovaných atmosférách (dusík pro AlN, aby se zabránilo oxidaci), aby se spálila organická pojiva a zhutnila keramická zrna. Tento krok určuje konečnou pórovitost, hustotu a rozměrovou přesnost.
Krok 4 – Metalizace
Vodivé stopy se nanášejí pomocí jedné ze tří hlavních technik: DBC (Direct Bonded Copper) , AMB (aktivní pájení kovů) , nebo silnovrstvý tisk se stříbrnými/platinovými pastami. DBC dominuje ve výkonové elektronice, protože váže měď přímo na keramiku při eutektické teplotě (~1 065 °C), čímž vytváří robustní metalurgický spoj bez lepidel.
Keramický substrát vs. jiné typy substrátů: Přímé srovnání
Keramické substráty překonávají PCB FR4 a kovové jádro PCB při vysokých výkonových hustotách , i když mají vyšší jednotkové náklady. Správný substrát závisí na provozní teplotě, ztrátovém výkonu a požadavcích na spolehlivost.
| Majetek | Keramický substrát | FR4 PCB | Metal-Core PCB (MCPCB) |
| Tepelná vodivost (W/m·K) | 20–230 | 0,3–0,5 | 1–3 |
| Maximální provozní teplota (°C) | 350–900 | 130–150 | 140–160 |
| Dielektrická konstanta (při 1 MHz) | 8–10 (Al₂O₃) | 4,0–4,7 | ~4.5 |
| CTE (ppm/°C) | 4–7 | 14–17 | 16–20 |
| Relativní materiálové náklady | Vysoká | Nízká | Střední |
| Hermetické těsnění | Ano | Ne | Ne |
Titulek: Přímé srovnání keramických substrátů s PCB FR4 a PCB s kovovým jádrem napříč klíčovými tepelnými, elektrickými a nákladovými parametry.
Kde se používají keramické substráty? Klíčové průmyslové aplikace
Keramické substráty se používají všude tam, kde hustota výkonu, spolehlivost a teplotní extrémy eliminují alternativy polymerů. Od systému řízení baterie v EV až po transceiver uvnitř satelitu se keramické substráty objevují v pozoruhodné šíři průmyslových odvětví.
- Elektrická vozidla (EV): AlN a Si₃N₄ substráty ve výkonových modulech IGBT/SiC zvládají spínací ztráty invertoru a odolávají 150 000 tepelným cyklům během životnosti vozidla. Typický trakční invertor EV obsahuje 6–12 výkonových modulů na bázi keramického substrátu.
- 5G telekomunikace: Vícevrstvé keramické substráty LTCC umožňují miniaturizované RF front-end moduly (FEM), které pracují na frekvencích milimetrových vln (24–100 GHz) s nízkou ztrátou signálu a stabilními dielektrickými vlastnostmi.
- Průmyslová výkonová elektronika: Vysoce výkonné motorové pohony a solární invertory spoléhají na keramické substráty DBC, které nepřetržitě rozptylují stovky wattů na modul.
- Letectví a obrana: BeO a AlN substráty odolávají cyklům -55 °C až 200 °C v avionice, elektronice navádění střel a radarových systémech s fázovým polem.
- Lékařské přístroje: Biokompatibilní substráty z oxidu hlinitého se používají v implantabilních defibrilátorech a sluchadlech, kde nelze vyjednávat o hermetičnosti a dlouhodobé stabilitě.
- Vysoce výkonné LED diody: Keramické substráty z oxidu hlinitého nahrazují FR4 ve vysoce svítivých LED polích pro osvětlení stadionů a zahradnická pěstební světla, což umožňuje přechodové teploty pod 85 °C při 5 W na LED.
Keramické substráty DBC vs. AMB: Pochopení rozdílu v metalizaci
DBC (Direct Bonded Copper) a AMB (Active Metal Brazing) představují dva zásadně odlišné přístupy k lepení mědi na keramiku. , každý s odlišnými silnými stránkami pro specifickou hustotu výkonu a požadavky na tepelné cykly.
V DBC je měděná fólie spojena s oxidem hlinitým nebo AlN při ~1 065 °C prostřednictvím eutektika měď-kyslík. To vytváří velmi tenké spojovací rozhraní (v podstatě nulová adhezivní vrstva), které poskytuje vynikající tepelné vlastnosti. DBC na AlN může přenášet proudové hustoty výše 200 A/cm² .
AMB používá aktivní pájecí slitiny (typicky stříbro-měď-titan) pro spojení mědi a Si3N4 při 800–900 °C. Titan chemicky reaguje s keramickým povrchem a umožňuje spojení mědi s nitridovou keramikou, kterou nelze DBC zpracovat. Substráty AMB na Si₃N₄ demonstrují vynikající spolehlivost při cyklování napájení 300 000 cyklů při ΔT = 100 K – což z nich dělá průmyslový standard pro automobilové trakční měniče.
Nové trendy v technologii keramických substrátů
Tři nové trendy přetvářejí design keramických substrátů : přechod k širokopásmovým polovodičům, 3D vestavěnému balení a výrobě řízené udržitelností.
Širokopásmové polovodiče (SiC a GaN)
SiC MOSFETy a GaN HEMT se spínají na frekvencích 100 kHz–1 MHz generující tepelné toky nad 500 W/cm². To posouvá požadavky na tepelný management nad rámec toho, co tradiční hliníkové substráty dokážou zvládnout, což vede k rychlému přijetí AlN a Si3N4 keramických substrátů v energetických modulech nové generace.
3D heterogenní integrace
Vícevrstvé keramické substráty LTCC nyní umožňují 3D integraci pasivních součástek (kondenzátorů, induktorů, filtrů) přímo do vrstev substrátu, což snižuje počet součástek až o 40 % a zmenšující se půdorysný prostor modulu – kritický pro antény s fázovým polem příští generace a automobilové radary.
Zelené výrobní procesy
Techniky tlakově podporovaného slinování, jako je jiskrové plazmové slinování (SPS), snižují teploty zhušťování 200–300 °C a doba zpracování z hodin na minuty, což snižuje spotřebu energie při výrobě substrátu AlN odhadem o 35 %.
Často kladené otázky o keramických substrátech
Q1: Jaký je rozdíl mezi keramickým substrátem a keramickým PCB?
Keramická deska plošných spojů je hotová obvodová deska postavená na keramickém substrátu. Samotný keramický substrát je holým základním materiálem – tuhá keramická deska – zatímco keramická deska plošných spojů obsahuje pokovené stopy, prokovy a povrchové úpravy připravené pro montáž součástí. Všechny keramické PCB používají keramické substráty, ale ne všechny keramické substráty se stávají PCB (některé se používají čistě jako rozptylovače tepla nebo mechanické podpory).
Q2: Lze keramické substráty používat s bezolovnatým pájením?
Ano. Keramické substráty s povrchovou úpravou nikl/zlato (ENIG) nebo nikl/stříbro jsou plně kompatibilní s bezolovnatými pájecími slitinami SAC (cín-stříbro-měď). Tepelná hmota a CTE keramiky musí být zohledněny v profilování přetavení, aby se zabránilo praskání během rychlého tepelného náběhu. Typická bezpečná rychlost náběhu je 2–3 °C za sekundu pro substráty z oxidu hlinitého.
Otázka 3: Proč mají keramické substráty lepší shodu CTE s křemíkem než FR4?
Křemík má CTE ~2,6 ppm/°C. CTE oxidu hlinitého je ~6–7 ppm/°C a AlN je ~4,5 ppm/°C – oba výrazně blíže křemíku než 14–17 ppm/°C u FR4. Toto snížení nesouladu minimalizuje únavu pájených spojů a lisovacích spojů během tepelného cyklování a přímo prodlužuje provozní životnost výkonových polovodičových pouzder z tisíců na stovky tisíc cyklů.
Q4: Jak silné jsou typické keramické substráty?
Standardní tloušťky se pohybují od 0,25 mm až 1,0 mm pro většinu aplikací výkonové elektroniky. Tenčí substráty (0,25–0,38 mm) snižují tepelný odpor, ale jsou křehčí. Vysoce výkonné substráty DBC mají obvykle tloušťku 0,63 mm až 1,0 mm. Vícevrstvé substráty LTCC pro RF aplikace se mohou pohybovat od 0,1 mm na vrstvu pásky až do několika milimetrů celkové výšky stohu.
Q5: Jaké možnosti povrchové úpravy jsou k dispozici pro keramické substráty?
Mezi běžné povrchové úpravy pokovení patří: holá měď (pro okamžité nalepení nebo pájení), Ni/Au (ENIG – nejběžnější pro kompatibilitu spojování drátů), Ni/Ag (pro bezolovnaté pájení) a silné vrstvy na bázi stříbra nebo platiny pro odporové sítě. Volba závisí na metodě lepení (drátové spojení, flip-chip, pájení) a požadavcích na hermetičnost.
Závěr: Je keramický substrát vhodný pro vaši aplikaci?
Keramický substrát je správnou volbou vždy, když tepelný výkon, dlouhodobá spolehlivost a provozní teplota překračují možnosti polymerních alternativ. Pokud vaše aplikace zahrnuje výkonové hustoty nad 50 W/cm², provozní teploty přesahující 150 °C nebo více než 10 000 tepelných cyklů během své životnosti, keramický substrát – ať už oxid hlinitý, AlN nebo Si₃N₄ – poskytne spolehlivost, kterou FR4 nebo MCPCB strukturálně nemohou.
Klíčem je výběr materiálu: používejte oxid hlinitý pro cenově citlivé aplikace se středním výkonem; AlN pro maximální odvod tepla; Si₃N₄ pro odolnost vůči vibracím a cyklování výkonu; a BeO pouze tam, kde to předpisy dovolují a neexistuje žádná alternativa. Vzhledem k tomu, že trh s výkonovou elektronikou se zrychluje díky přijetí EV a zavádění 5G, keramický substráts bude jen stále důležitější pro moderní elektronické inženýrství.
Inženýři, kteří specifikují substráty, by si měli vyžádat materiálové listy pro tepelnou vodivost, CTE a pevnost v ohybu a ověřit možnosti metalizace s ohledem na jejich procesy pájení a lepení. Testování prototypů v očekávaném rozsahu teplotních cyklů zůstává jediným nejspolehlivějším prediktorem výkonu v terénu
