Proč polovodičové keramické součásti vyžadují vysoce nákladné čištění po obrábění

2026-06-12

I když přesné polovodičové keramické součásti (jako je oxid hlinitý (Al₂O₃), nitrid křemíku (Si₃N₄) a karbid křemíku (SiC)) po přesném obrobení dosáhnou zrcadlového povrchu, nelze je přímo nasadit do zařízení na výrobu plátků jádra (např. CVD Et).

Místo toho musí projít neuvěřitelně složitým a nákladným ultračistým procesem čištění. Tento požadavek je řízen nejen politikou „nulové tolerance“ polovodičového průmyslu pro kontaminaci plátků, ale také jedinečnými mikrostrukturními charakteristikami – jmenovitě křehkou povahou a inherentní pórovitostí – pokročilé keramiky. Tento článek poskytuje hluboký ponor do hlavních příčin a technických překážek stojících za vysokými náklady na čištění polovodičové keramiky.

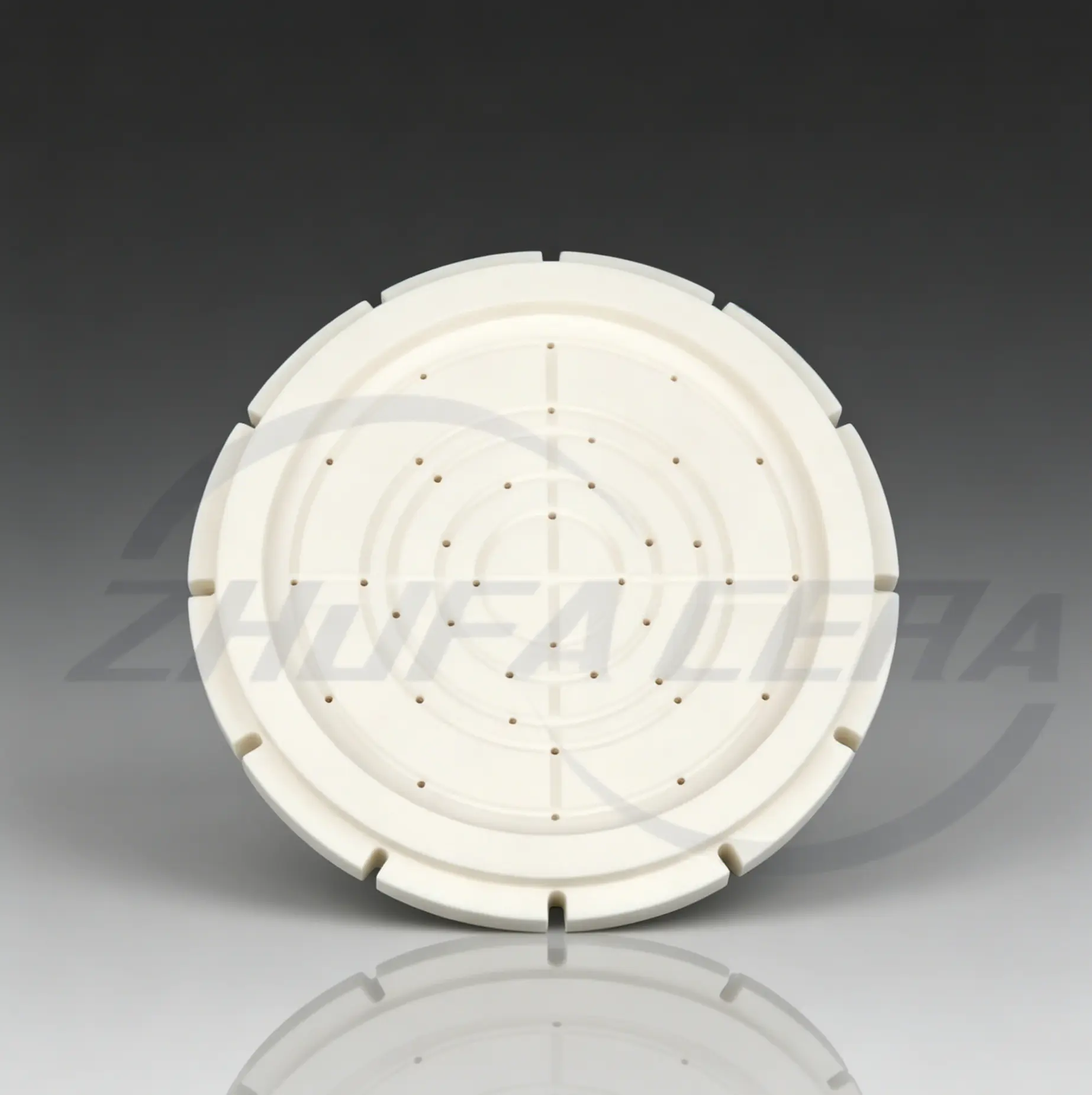

Reprezentativní polovodičové keramické komponenty

Hrozba "mikroskopických zbytků"

Při pokročilé výrobě plátků uzlu (např. 3nm, 5nm) může dokonce i subnanometrová fyzikální nebo chemická kontaminace vést ke katastrofální ztrátě výnosu. Standardní obráběcí procesy – jako je soustružení, frézování, broušení a leštění – zanechávají na keramickém povrchu tři základní typy kritických nečistot:

Přechodné kovové ionty (nejfatálnější): Opotřebení tvrdokovových řezných nástrojů a kontakt s přípravky vnáší kovové ionty, jako je měď (Cu), železo (Fe), chrom (Cr) a nikl (Ni). Pokud tyto ionty těkají uvnitř vakuové komory a difundují do křemíkového substrátu, zhoršují elektrický výkon polovodičových součástek, což způsobuje vážné svodové proudy nebo dielektrický průraz.
Chemické a organické zbytky média: Obráběcí kapaliny, leštící pasty, oleje na ochranu proti korozi a chladicí kapaliny zanechávají složité makromolekulární organické látky. Když jsou tyto organické látky vystaveny prostředí s vysokým vakuem a vysokou intenzitou plazmy v procesní komoře, podléhají rychlému odplynění. To destabilizuje úrovně vakua v komoře a křížově kontaminuje celé prostředí zpracování plátků.
Submikronové částice: Při obrábění přirozeně vznikají jemné keramické úlomky a mikroprášky. Dokonce i částice o velikosti 0,1 mikronu (µm) dopadající na povrch plátku mohou zablokovat přesné fotolitografické obvody a vytvářet fatální optické stíny nebo elektrické zkraty.

Vlastnosti materiálu: Poréznost a křehké mikropraskání

Na rozdíl od tradičních kovů má pokročilá keramika vnitřní mikrostrukturální vlastnosti, díky kterým je vysoce náchylná k zachycování kontaminantů.

Mikroporéznost a kapilární působení

I při slinování izostatickým lisováním s vysokou hustotou (CIP) nebo lisováním za tepla (HP) nevyhnutelně přetrvávají mikrodutiny podél hranic a povrchů keramických zrn. Pod vysokými tlaky mechanického obrábění jsou řezné kapaliny a oleje vháněny hluboko do těchto mikropórů intenzivními kapilárními silami. Běžné oplachování povrchu odstraňuje pouze povrchové nečistoty; Nečistoty zachycené hluboko v pórech budou později nepřetržitě prosakovat ven při operacích nástroje ve vysokém vakuu a vysoké teplotě.

Napětí při obrábění a mikrotrhliny

Mechanický úběr materiálu (zejména broušení a leštění) se vzhledem k extrémní tvrdosti a křehkosti průmyslové keramiky opírá o mikropraskání. To zanechává síť submikronových, podpovrchových mikrotrhlin. Tyto mikrotrhlinky fungují jako ideální kapsy pro zachycení drobných částic. Kromě toho se během rychlého tepelného cyklování zpracování polovodičů tyto trhliny rozšiřují a smršťují a působí jako "měch", který nepřetržitě vytlačuje zachycené ionty nečistot do komory.

Nákladové faktory: Odstraňování procesních a ekonomických bariér

Čištění polovodičové kvality ospravedlňuje jeho vysoké náklady kombinací ultračisté spotřeby chemikálií, přísných ekologických kontrol a kapitálově náročné metrologie.

Fáze čištění	Základní procesní a technické požadavky	Analýza nákladů
1. Organické a rozpouštědlové odmašťování	Vícestupňové, vícefrekvenční ultrazvukové čištění s použitím organických rozpouštědel Ultra-High Purity (UHP) (např. IPA, Aceton) nebo špičkových povrchově aktivních látek.	• Masivní spotřeba vysoce těkavých chemikálií elektronické kvality. • Značné kapitálové investice do systémů odolných proti výbuchu a zařízení na regeneraci rozpouštědel.
2. Hluboké leptání anorganickými kyselinami	Směsné formulace UHP silných kyselin používané k mikroleptání keramické povrchové vrstvy, násilně rozpouštějící hluboce uložené kovové ionty bez kompromisů v rozměrových tolerancích na úrovni mikronů.	• Vyžaduje kyseliny třídy UP-S / UP-SS (elektronická kvalita), které stojí desítkykrát více než průmyslové ekvivalenty. • Vyžaduje vysoce přesný, automatizovaný hardware pro řízení teploty kyseliny a doby zdržení.
3. Oplachování ultračistou vodou (UPW).	Vícestupňové kaskádové proplachování přepadem pomocí UPW s měrným odporem 18,2 MΩ·cm pokračovalo, dokud vodivost odpadních vod nesplňovala přísné základní specifikace.	• Vysoké energetické náklady: generování 18,2 MΩ·cm vody vyžaduje rozsáhlé vícestupňové RO (reverzní osmóza) a iontoměničové pryskyřice jaderné kvality. • Vysoký průtok vody a vysoká spotřeba elektrické energie.
4. Environmentální kontrola a metrologie	Veškeré závěrečné čištění, sušení s vysokou čistotou N₂ a dvouvrstvé antistatické vakuové balení musí probíhat v čistém prostoru třídy 10 (ISO 4). Hotové díly podléhají přísnému vzorkování ICP-MS a SEM.	• Masivní denní provozní a energetické náklady na filtrační systémy HVAC a ULPA třídy 10. • Mnohomilionové odpisy a náklady na údržbu analytických nástrojů (např. ICP-MS, SEM).

Mechanické obrábění řeší geometrické tvarové a rozměrové tolerance z keramické součásti.

Ultra-čisté čištění zaručuje komponentu čistota povrchu a chemická stabilita.

Závěr a obchodní hodnota

Pokud se výrobce pokusí obejít nebo zkrátit tento nákladný proces čištění, nedotčená keramická součást bude po instalaci do procesní komory za mnoho milionů dolarů působit jako chronický zdroj kontaminace. Výsledná kontaminace by mohla okamžitě sešrotovat celou dávku vysoce hodnotných 12palcových plátků, což by stálo stovky tisíc dolarů.

Proto vysoce nákladné ultračisté čištění polovodičů není volitelným kosmetickým krokem po zpracování – je to kritický, nesmlouvavý zmírnění rizik a kvalitní pojištění v rámci přísného dodavatelského řetězce polovodičů.
